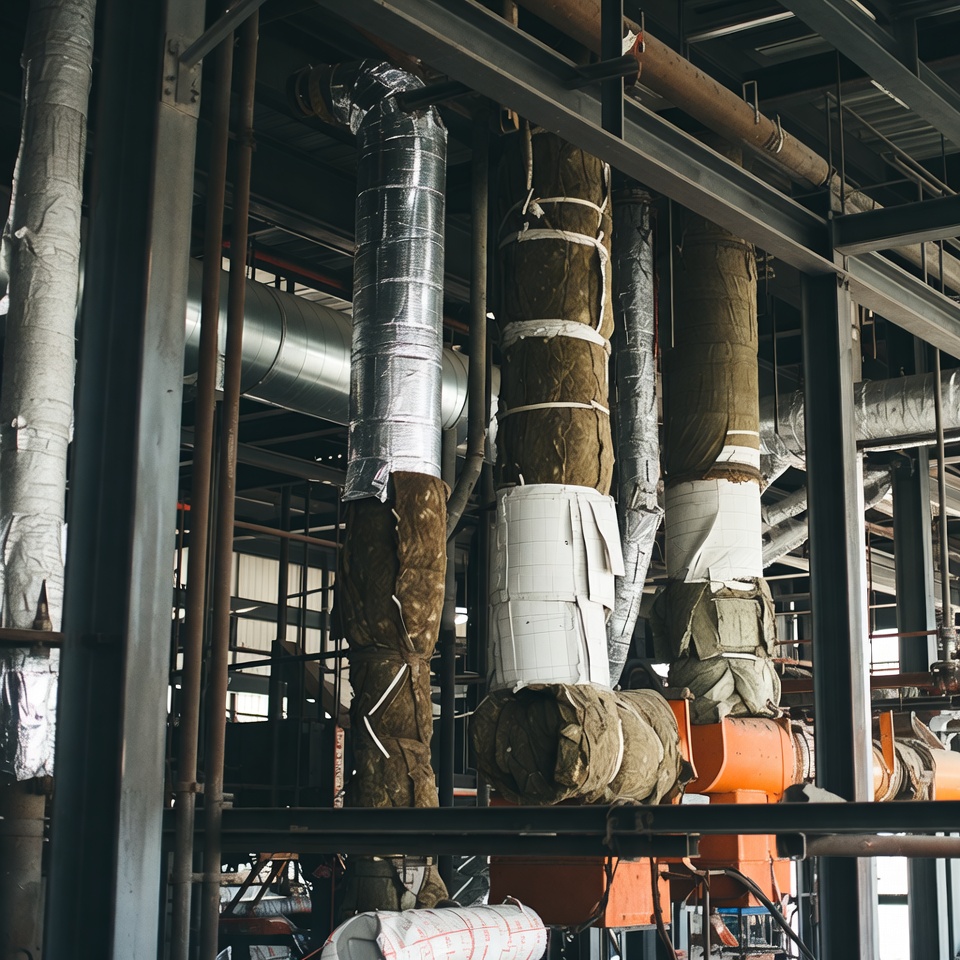

Виды технической огнезащитной изоляции для промышленных объектов и конструкций
Классификация методов и физико-химические основы огнезащиты
Огнезащита строительных конструкций промышленных объектов разделяется на активную и пассивную. Активные методы предполагают применение систем, срабатывающих при обнаружении пожара: спринклерное орошение, газовое или порошковое тушение. Пассивная защита реализуется посредством нанесения на поверхность конструкций специальных материалов, которые замедляют нагрев и сохраняют несущую способность либо целостность в условиях стандартного температурного режима. Техническая огнезащитная изоляция относится именно к пассивным способам, и её выбор опирается на тип конструкции, требуемый предел огнестойкости и среду эксплуатации. Для промышленных объектов критична не только установка, но и квалифицированная Продажа огнезащитных материалов, так как от качества материалов зависит долговечность защиты.
Физико-химический принцип работы изоляционных материалов основан либо на низкой теплопроводности пористого слоя, либо на терморасширении. При нагреве покрытий с терморасширяющимися добавками формируется пенококс, который резко увеличивает толщину теплозащитного барьера и предохраняет металл от критических температур.
Отличие активных и пассивных способов защиты конструкций
Активная огнезащита требует внешнего энергоснабжения или пускового импульса — датчиков дыма, спринклерных головок, систем подавления. Она реагирует на уже начавшееся горение и может быть неэффективна при отказе автоматики. Пассивная изоляция инертна и начинает работать сразу после возникновения пожара: плиты, штукатурки или краски не требуют управляющих сигналов и функционируют автономно. Именно поэтому пассивные средства считаются базовым элементом защиты стального каркаса, воздуховодов и технологических эстакад.
Процесс образования пенококса при нагреве вспучивающихся материалов
Вспучивающиеся составы содержат три группы компонентов: катализатор коксообразования (чаще всего полифосфат аммония), карбонизующий агент (пентаэритрит) и газообразователь (меламин). При повышении температуры поверхности до 180–250°C катализатор высвобождает фосфорную кислоту, которая запускает дегидратацию и обуглероживание полиола. Газообразователь разлагается с выделением инертных газов, вспенивая размягчённый слой. Итоговая структура — пенококс с ячеистой морфологией — обладает коэффициентом теплопроводности 0,02–0,05 Вт/(м·К) и может увеличивать толщину покрытия в 20–50 раз. Достигнутый слой действует как тепловой экран, замедляя прогрев металла и продлевая время до потери несущей способности.
Виды огнезащитной изоляции и особенности их монтажа
По способу нанесения и толщине выделяют тонкослойные покрытия (вспучивающиеся краски, лаки) и толстослойные системы — плиты из минеральной ваты или вермикулита, штукатурные составы на цементном либо гипсовом вяжущем. Ключевое различие заключается не только в толщине, но и в механизме крепления: краски наносятся кистью или распылением, плиты фиксируются анкерными элементами или клеевыми смесями, штукатурки — набрызгом с последующим выравниванием.
Тонкослойные вспучивающиеся покрытия для металла
Такие составы наносятся толщиной сухого слоя от 0,5 до 3,0 мм и применяются для стальных конструкций с требуемым пределом огнестойкости R30–R60. После высыхания покрытие выглядит как гладкое лакокрасочное, однако при тепловом воздействии вспучивается, создавая теплоизолирующий слой до 30–40 мм. Важно, что эффективность вспучивания критически зависит от равномерности нанесения и отсутствия дефектов адгезии. Тонкослойные покрытия удобны для сложных профилей и могут колероваться, но не рассчитаны на длительное воздействие открытого огня в режиме углеводородного горения без дополнительной армирующей защиты.
Плитные и штукатурные системы толстослойной изоляции
Огнезащитные плиты на основе базальтового волокна плотностью 100–150 кг/м³ или вермикулитовые панели плотностью 250–400 кг/м³ обеспечивают предел огнестойкости R90–R240. Крепление осуществляется стальными анкерами и шайбами, а стыки заполняются огнестойким герметиком. Штукатурные составы с лёгкими заполнителями (перлит, вермикулит) образуют монолитный слой толщиной до 50 мм и не требуют дополнительного крепежа, однако их нанесение трудоёмко и чувствительно к влажностно-температурному режиму твердения. Механическая прочность штукатурки позволяет использовать её в зонах возможных технологических ударов.
Нормируемый предел огнестойкости и факторы его снижения
Предел огнестойкости конструкции обозначается буквенным индексом и числовым значением в минутах: R — потеря несущей способности, E — нарушение целостности, I — теплоизолирующей способности. Например, маркировка R60 означает, что при стандартном испытании по ГОСТ 30247.0-94 конструкция сохранила несущую функцию не менее 60 минут. Критическим состоянием по теплоизоляции считается достижение температуры на необогреваемой поверхности прироста 140°C в среднем либо 180°C в отдельной точке. Фактический предел может снизиться из-за неравномерности покрытия, дефектов сцепления и трещин.
Как толщина покрытия определяет время сопротивления огню
Толщина сухого слоя является главным параметром, регулирующим длительность огнезащитного воздействия. Для тонкослойных вспучивающихся красок зависимость близка к линейной в узком диапазоне: покрытие 1,2 мм может соответствовать R30, а 2,5 мм — R45. В толстослойных системах увеличение толщины плиты с 20 до 40 мм повышает предел огнестойкости с R90 до R180. Точные значения устанавливаются протоколами огневых испытаний, и любое отступление от проектной толщины неизбежно корректирует расчётный предел.
Образование мостиков теплопередачи при растрескивании изоляции
Усадочные или термомеханические трещины в защитном слое создают сквозные каналы, по которым горячие газы или излучение достигают поверхности стали. Такие локальные дефекты действуют как мостики теплопередачи, ускоряя нагрев конструкции и сокращая общее время огнестойкости на 15–30%. Наиболее критичны трещины раскрытием более 0,5 мм, возникающие из-за нарушения рецептуры, быстрого высыхания штукатурки или отсутствия армирующей сетки. Проект огнезащиты должен включать требования к допустимой ширине раскрытия трещин и методам их контроля.
Условия эксплуатации и пригодность огнезащитных материалов
Применимость конкретного типа изоляции напрямую связана с категорией размещения по ГОСТ 15150. Конструкции на открытом воздухе (категория 1) подвергаются дождю, ультрафиолету и перепадам температуры; внутри неотапливаемых помещений (категория 3) возможно эпизодическое увлажнение. Ошибка при выборе материала, например, использование краски, не рассчитанной на воздействие влаги, приводит к отслоению и резкому падению огнезащитных свойств.
Неприменимость невлагостойких красок в зонах периодического увлажнения
Многие вспучивающиеся краски на акриловой основе сохраняют адгезию и способность к вспучиванию только при относительной влажности воздуха до 80% и отсутствии прямого контакта с водой. При периодическом увлажнении или конденсации влаги начинается набухание и размягчение матрицы, что ведёт к снижению прочности и адгезии. Для таких зон применяются эпоксидные или влагоотверждаемые составы, которые после полимеризации образуют плотную малопроницаемую плёнку. В проектах обязательно указывают климатическое исполнение покрытия и класс устойчивости к влажности по ГОСТ 34667.5.
Специфика пассивной защиты воздуховодов и колонн
Несущие колонны критичны по критерию R: при огневом воздействии необходимо как можно дольше предотвратить достижение критической температуры стали, обычно 500°C. Для них часто применяют плитные или штукатурные системы с запасом по толщине. Воздуховоды, как правило, оцениваются по критериям EI — целостность и теплоизоляция. Здесь допустимы облегчённые плиты или маты с фольгированным покрытием, исключающим проникновение дыма. Кроме того, конструкция крепления воздуховодов должна исключать передачу механических напряжений на изоляционный слой при тепловых деформациях.
Дефекты нанесения и документальное оформление огнезащиты
Несоответствие огнезащиты проектным требованиям чаще всего обнаруживается на этапе приёмки скрытых работ. Типовыми дефектами являются недостаточная толщина, плохая адгезия, сетка трещин, несовместимость с грунтовкой или ржавчина под слоем. Каждый такой дефект снижает реальный предел огнестойкости, поэтому контроль качества включает инструментальные замеры толщины, адгезиметрию и визуальный осмотр.
Причины снижения адгезии к металлической поверхности
Остатки прокатной окалины, рыхлая ржавчина, масляные и жировые загрязнения препятствуют химической и механической связи покрытия с подложкой. Нормативная подготовка поверхности перед нанесением огнезащитных составов — абразивоструйная очистка до степени Sa 2½ по ISO 8501-1 (или степени 2 по ГОСТ 9.402). Отсутствие требуемой шероховатости снижает площадь фактического контакта, а наличие растворимых солей (хлоридов, сульфатов) стимулирует осмотическое отслаивание. Перед нанесением обязательно измеряют профиль шероховатости и уровень засоленности.
Сертификационные испытания и акты освидетельствования скрытых работ
Соответствие огнезащитного материала заявленному пределу огнестойкости подтверждается сертификационными испытаниями по ГОСТ Р 53295. В аккредитованной лаборатории образец конструкции с нанесённой изоляцией подвергают стандартному температурному режиму, фиксируя время наступления предельных состояний. По результатам выдаётся протокол и сертификат соответствия требованиям Федерального закона № 123-ФЗ. Скрытые работы — нанесённые слои огнезащиты до их закрытия отделкой — оформляются актом освидетельствования по форме, приведённой в СП 48.13330. В акте указывают тип материала, толщину каждого слоя, степень очистки поверхности, температуру и влажность воздуха при нанесении, а также данные адгезионных тестов. Без такого акта эксплуатация конструкции не допускается, поскольку невозможно подтвердить соответствие реальной огнезащиты расчётным параметрам.
